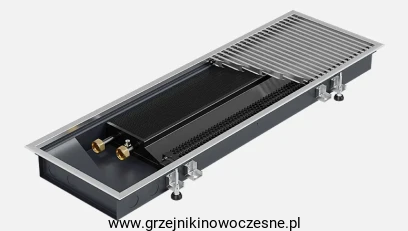

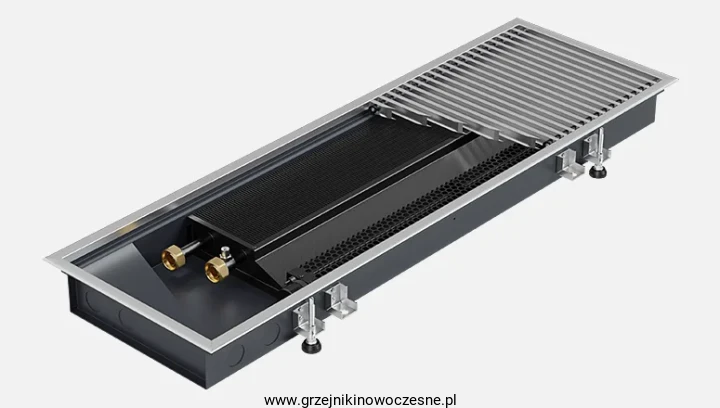

VERANO VKN5 7,5/35/145 - grzejnik kanałowy z wentylatorem

GRZEJNIK KANAŁOWY Z WENTYLATOREM VERANO VKN5 7,5/35/145

Grzejnik w podłodze to doskonały zamiennik tradycyjnych grzejników płytowych, które ingerują w wystrój naszego pomieszczenia. Grzejniki kanałowe VERANO działają niemal niezwłocznie od uruchomienia ogrzewania. Grzejnik kanałowy VERANO mogą ogrzewać pomieszczenia samodzielnie, gdyż  bardzo szybko reagują na zapotrzebowanie na ciepło i są łatwym do sterowania elementem grzewczym.

Zaletą grzejników kanałowych Verano VKN5 z wentylatorem jest bardzo duża moc grzewcza. Grzejniki kanałowe z wentylatorem swą moc zawdzięczają właśnie dzięki zamontowanym wewnątrz wanny wentylatorom. Zastosowanie wentylatora w grzejniku kanałowym pozwoliło na zwiększenie strumienia powietrza przepływającego przez wymiennik grzejnika kanałowego, co skutkuje przyrostem dynamiki procesu i transferu ciepła oraz znacznym zwiększeniem mocy cieplnej grzejnika kanałowego. Ilość wentylatorów uzależniona jest od długości grzejnika ( ilość wentylatorów podana jest poniżej w specyfikacji).

Grzejniki kanałowe z wentylatorami montujemy w ten sposób, ze wymiennik ciepła znajduje się od strony okiennej natomiast wentylatory od strony pomieszczenia.

WYPOSAŻENIE STANDARDOWE GRZEJNIKA VERANO VKN5

• wanna kanału - wykonana jest z blachy stalowej, ocynkowanej standardowo w kolorze czarnym RAL 9005. Szerokość wanny u dołu wynosi 350 mm natomiast u góry jest szersza o 24 mm. Górna rozszerzona część wanny tworzy kołnierz, na którym opiera się kratka,

• wysokosprawny element grzewczy - miedziano-aluminiowy wymiennik malowany proszkowo w kolorze czarnym z zaworem odpowietrzającym,

• wentylator - nowoczesny wentylator z cichym i wydajnym silnikiem 24 V DC EC ( ilość wentylatorów uzależniona jest od długości grzejnika),

• osłona komory przyłączeniowej,
• osłona wentylatora tzw. grill warz ze strumienicą powietrza,
• króćce przyłączeniowe GW ¾",
• rozpórki montażowe,
• kotwy mocujące,
• system do regulacji wysokości posadowienia wanny.

WYPOSAŻENIE DODATKOWE GRZEJNIKA KANAŁOWEGO VERANO, KTÓRE NALEŻY DOKUPIĆ ODDZIELNIE

1). KRATKA  - jest dostępnych wiele materiałów z których zrobione są kratki:

• aluminium naturalne lub aluminium anodowane - ( dostępnych jest kilka kolorów anody )
• drewno ( dąb, jesion, buk, sapeli )
• stal nierdzewna

2). OBRAMOWANIE ( jak opcja dodatkowa - nie obowiązkowe ) - obramowanie pełni funkcję dekoracyjną i maskującą - wykonane jest z aluminium naturalnego lub aluminium anodowanego. Są dwa rodzaje obramowań:

• obramowanie L - zalecane w przypadku podłogi z kamienia, płytek,

• obramowanie F - zalecane w przypadku podłogi drewnianej, paneli.

3). STEROWANIE -  do każdego grzejnika należy wziąć:

• zawór zasilający,
• zawór powrotny,
• siłownik,
• zasilacz o odpowiedniej mocy [ A ] - dobierając zasilacz należy uwzględnić maksymalne moce elektryczne grzejnika oraz osprzętu: siłownik, regulator - poniżej podano zalecany zasilacz) - nie można podłączać grzejnika bezpośrednio do sieci o napięciu 230 V
• regulator - jest kilka modeli do wyboru zarówno te w wersji standardowej ( na przyciski ) oraz dostępne są także regulatory w wersji nowoczesnej ( dotykowej ).

Jeśli w jednym pomieszczeniu montowanych jest kilka grzejników to dajemy jeden regulator pod warunkiem, że np. obydwa grzejniki będą podłączone pod dany regulator.

DODATKOWE WYPOSAŻENIE PASUJĄCE DO DANEGO MODELU GRZEJNIKA PODANO PONIŻEJ W PRODUKTACH POLECANYCH

PRACA GRZEJNIKA KANAŁOWEGO Z WENTYLATOREM VERANO

Grzejnik kanałowy z wentylatorem VERANO pracuje na biegach:

• MIN
• MED - zalecany dobór grzejnika do pomieszczenia

• MAX

Aby dobrać grzejnik do pomieszczenia poza zapotrzebowaniem mocy Wat w pomieszczeniu powinniśmy wiedzieć na jakich parametrach pracuje nasza instalacja c.o. ( tzn. czym jest dostarczane ciepło do pomieszczenia). Jak wiadomo, im wyższa temperatura wody, która wchodzi do grzejnika to grzejnik posiada wyższą moc grzewczą. Poniżej podano moc danego grzejnika na kilku podstawowych parametrach.

Moc grzejnika VERANO VKN5 7,5/35/145

 * temp. zasilania (wejścia wody do grzejnika)/temp. powrotu ( wyjścia wody z grzejnika)/temperatura oczekiwana w pomieszczeniu

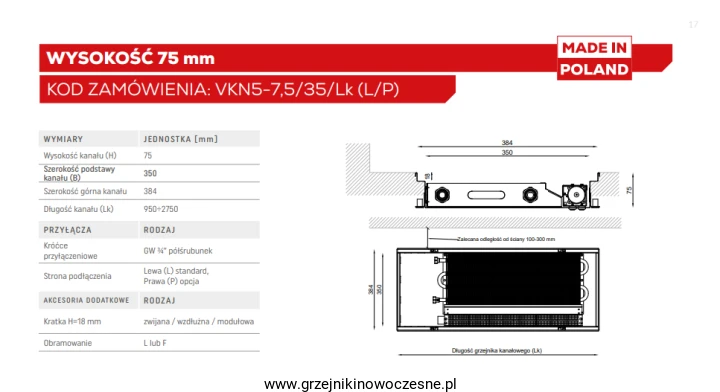

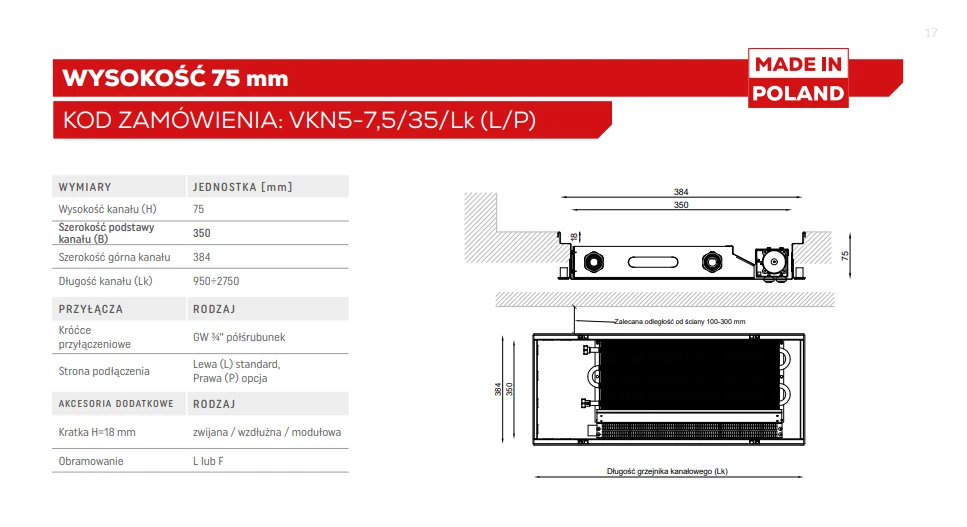

SPECYFIKACJA TECHNICZNA GRZEJNIKA

Głębokość grzejnika: 75 mm

Szerokość podstawy kanału: 350 mm

Szerokość wanny u góry ( miejsce na kratkę ): 374 mm

Długość grzejnika ( wanny ): 1450 mm

Ilość wentylatorów: 1 szt.

Max. natężenie prądu wentylatorów: 0,43 A

Zalecany zasilacz: Z030 - moc 30 W

Max. pobór mocy wentylatora: 10,4 W

Strona zasilania: prawa lub lewa do wyboru

Sposób zasilania: z boku wanny

Poniżej link do pobrania dokumentacji grzejników kanałowych VERANO:

• karta katalogowa grzejnika
• instrukcja montażu grzejnika
• deklaracja właściwości użytkowych grzejnika
• atest higieniczny grzejnika

LINK DO POBRANIA DOKUMENTACJI GRZEJNIKÓW

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE

Max. dopuszczalna temperatura robocza: 110 °C

Max.  dopuszczalne ciśnienie robocze: 1,6 MPa

Ciśnienie próbne: 2,8 MPa

Max. ciśnienie hydrauliczne: 2,7 MPa

GWARANCJA PRODUCENTA:

- grzejnik: 7 lat

- wentylatory - 2 lata

PRODUKT POLSKI
