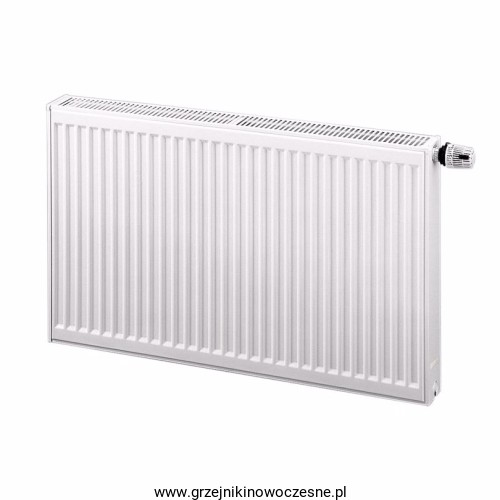

Grzejnik płytowy Purmo VENTIL COMPACT 22 900x900 ( moc 2149 Wat )

Grzejnik płytowy stalowy Purmo VENTIL COMPACT 22 900x900

Purmo VENTIL COMPACT to produkowany od wielu lat stalowy grzejnik płytowy zaworowy do systemów ogrzewania wodnego cieszący się bardzo dużą popularnością w Polsce jak i za granicą.

Grzejnik płytowy Purmo VENTIL COMPACT posiada profilowaną płytę grzewczą z elementami konwekcyjnymi, wyposażony jest w osłony boczne oraz osłonę boczną typu grill.

VENTIL COMPACT posiada w standardzie uchwyty montażowe na tylnej ściance oraz wkładkę zaworową z regulacją wstępną.

PRZYŁĄCZA GRZEJNIKA PURMO VENTIL COMPACT

Grzejnik płytowy VENTIL posiada dwa dolne i cztery boczne otwory przyłączeniowe z gwintem wewnętrznym G ½ , które umożliwiają podłączenie grzejnika od dołu z prawej strony a także w razie potrzeby z boku z prawej jak i lewej strony.

VENTIL COMPACT w standardzie posiada podłączenie dolne z prawej strony.

W przypadku wyboru grzejnika z podłączeniem dolnym z lewej strony czas oczekiwania może wynieść nawet 4-8 tygodni.

Oś przewodu zasilającego położona jest 80 mm od bocznej krawędzi grzejnika, natomiast oś przewodu powrotnego 30 mm. W przypadku podłączenia dolnego stroną zasilania jest strona wewnętrzna grzejnika ( strzałka czerwona ). Odwrotne podłączenie powoduje spadek mocy cieplnej grzejnika o ponad 30 %.

KOLORYSTYKA

Grzejniki Purmo w standardzie dostępne są w kolorze białym ( RAL 9016 ) lub za dopłatą w kolorach z palety Purmo -  paleta do pobrania pod linkiem:

https://grzejnikinowoczesne.pl/pl/i/Kolory-PURMO/25

Czas oczekiwania na grzejnik w kolorze może wydłużyć się do 8 tygodni.

W przypadku wyboru grzejnika  VENTIL compact w kolorze innym niż biały proszę wpisać w uwagach przy składaniu zamówienia nazwę lub numer wybranego koloru ).

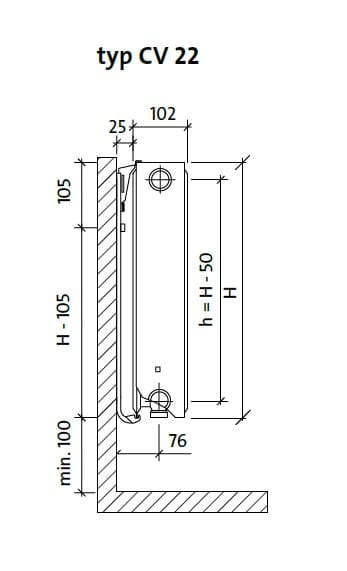

RYSUNEK TECHNICZNY

SPECYFIKACJA TECHNICZNA

Wysokość grzejnika: 900 mm

Długość grzejnika: 900 mm

Moc grzejnika:

- parametr 75//65/20: 2149 Wat

- parametr 55/45/20: 1075 Wat

Pierwsza cyfra oznacza temperaturę wejścia wody do grzejnika - im wyższa temperatura wody na zasilaniu tym grzejnik posiada większą moc grzewczą.

Typ grzejnika: 22

Ilość płyt grzewczych: 2 szt

Ilość konwektorów: 2 szt

Grubość grzejnika ( a ): 102 mm

Rozstaw  przyłączy dolnych: 50 mm ( prawa lub lewa strona )

Rozstaw przyłączy bocznych: 850 mm ( prawa lub lewa strona )

Odległość osi przyłączy od ściany: 76 mm

Odległość grzejnika od ściany: 25 mm

Ilość konsoli montażowych ( uchwytów )  w zestawie: 2 szt

Wymiary przyłączy ( standard ):

od dołu: 2 x GW 1/2 - z prawej strony

z boku: 4 x GW 1/2

Materiał: stal

Kolor: standardowo biały RAL 9016 ( inne pod specjalne zamówienie )

- moc cieplna i wykonanie zgodnie z EN422

- wykonane z blachy zimnowalcowanej zgodnej z normami: PN-EN 10130

- ciśnienie próbne: 1,3 MPa ( 13,0 bar )

- ciśnienie robocze: 1,0 MPa ( 10 bar )

- maksymalna temperatura robocza: 110 °C

Zakres dostawy: grzejnik, konsole montażowe ( uchwyty ), wkładka zaworowa, korek, odpowietrznik.

Zawory oraz głowicę termostatyczną należy zakupić oddzielnie.

Gwarancja producenta: 10 lat
