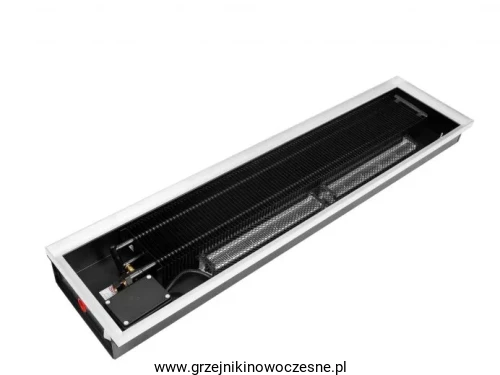

Grzejnik z wentylatorem Regulus QUATTROVENT  100/300/2500

Grzejnik w podłodze stanowi doskonały zamiennik do tradycyjnych grzejników panelowych jak i ogrzewania podłogowego. Główna zaletą grzejników kanałowych jest brak ingerencji w wystrój pomieszczenia - grzejnik montowany w podłodze. Grzejniki kanałowe działają niemal niezwłocznie od uruchomienia ogrzewania. Grzejnik kanałowy mogą ogrzewać pomieszczenia samodzielnie, bardzo szybko reagują na każde zapotrzebowanie na ciepło i są łatwym do sterowania elementem grzewczym. Grzejnik kanałowy umieszczone wzdłuż przestrzeni okiennych działają jak kortyna powietrzna - chronią przed napływem chłodnego powietrza od okna. Grzejnik kanałowy z wentylatorem QUATTROVENT choć ma tylko 100 mm głębokości posiada bardzo dużą moc grzewczą.

Grzejniki kanałowe z wentylatorem to precyzyjne, energooszczędne i łatwo sterowalne ogrzewanie. Posiadacze pomp ciepła mogą wykorzystać ogrzewanie kanałowe Quattrovent do chłodzenia pomieszczenia latem - system grzewczo- chłodzący. Efektywne chłodzenie poprzez system ogrzewania kanałowego jest możliwe ponieważ zestaw QUATTROVENT jest wyposażony w wentylator.

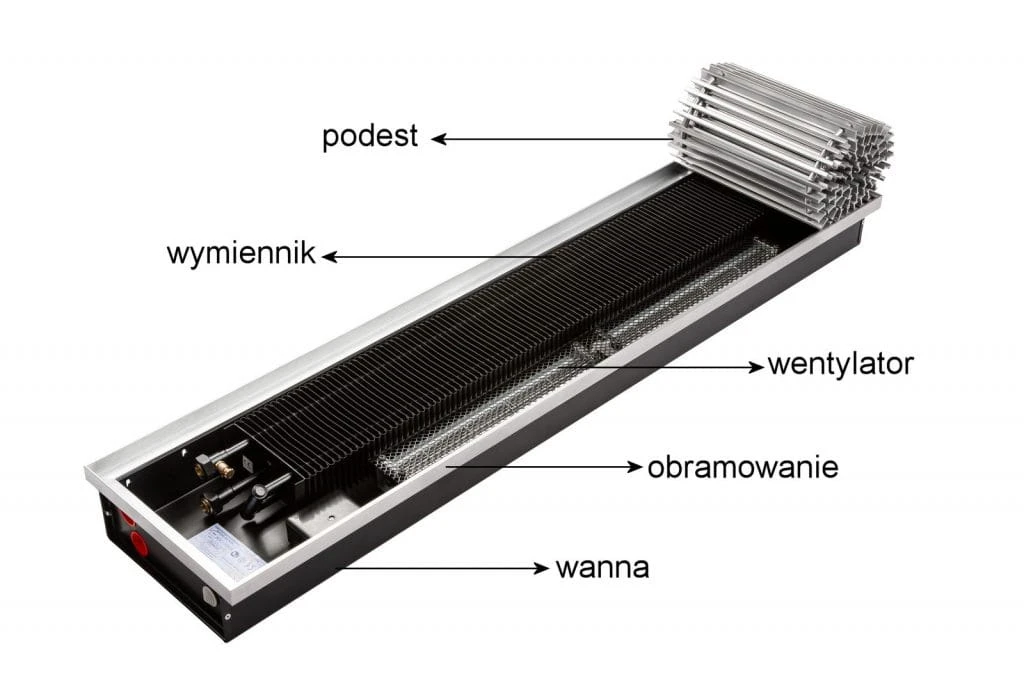

GRZEJNIK QUATTROVENT - ELEMENTY SYSTEMU KANAŁOWEGO

W skład zestawu wchodzi:

• wanna kanału - wykonana jest z blachy ocynkowanej, pokrytej czarną matową farbą proszkową. Szerokość wanny tworzącej kanał grzewczy wynosi 250 mm. Każda wanna jest wyposażona w system regulacji wysokości ułatwia to jej prawidłowe osadzenie względem docelowej wysokości podłogi ( od 0 do 30 mm ). Przy wykonywaniu wylewki należy korzystać z rozpórek montażowych w celu niknięcia zniekształcenia i zmiany rozstawu obramowania. Górna rozszerzona część wany tworzy kołnierz, na którym wspiera się i do którego umocowane jest obramowanie. Całkowita szerokość wanny z obramowaniem wynosi 300 mm.Obramowanie montowane jest jest na kołnierzu na stałe w trakcie produkcji. Górna krawędź powinna być idealnie zrównana z ostatecznym poziomem posadzki.Obramowanie podestu wykonane jest a aluminium. Obramowanie podestów aluminiowych jest malowane lub anodowane na kolor podestu. Obramowanie podestów drewnianych malowane jest standardowo na Brąz kasztanowy ( RAL 8016 ). Możliwość pomalowania na inny kolor - bez dopłaty. Obramowanie oraz podest ( kratka to jedyny element widoczny w grzejniku ).

• wymiennik - składa się z dwóch układów: układu wodnego i układu oddawania ciepła. Układ wodny stanowi wymiennik miedziany - pakiet równomiernie rozmieszczonych, poziomych, miedzianych rur grzejnych spiętych na końcach miedzianymi kolektorami zbiorczymi.Układ oddawania ciepła to ściśle zespolone z poziomymi rurkami miedzianymi pionowe lamelki z blachy aluminiowej. Stanowią one gęste ożebrowanie rur, tworząc liczne kanały konwekcyjne oraz pofalowaną powierzchnię ścian grzejnika.

• wentylator -  grzejniki kanałowe QUATTROVENT wyposażone są w fabrycznie w zespół poprzecznych wentylatorów jedno lub dwuwirnikowych. Wentylatory zamontowane są wzdłuż wymiennika kanałowego i powodują wymuszony obieg powietrza przez wymiennik. Dzięki temu wydajność grzejników kanałowych z wentylatorem jest zdecydowanie większa w porównaniu z grzejnikami z naturalną konwekcję ( bez wentylatorów ). Wentylatory montowane są na amortyzujących rzepach i wyposażone są w osłonę górną z możliwością demontażu do czyszczenia. W nowej wersji grzejników montowane są wentylatory nowe mocniejsze wentylatory o napięciu 24 V.

Dodatkowymi elementami, które nie wchodzą w skład zestawu ( grzejnika)  a który należy dokupić to:

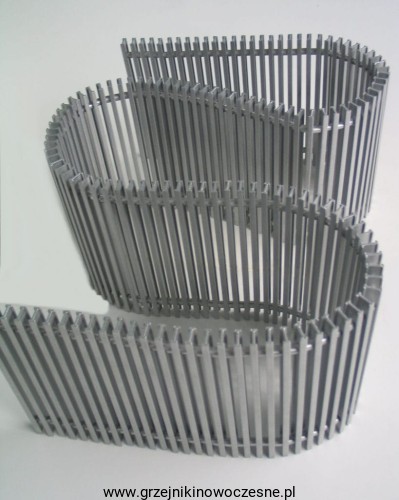

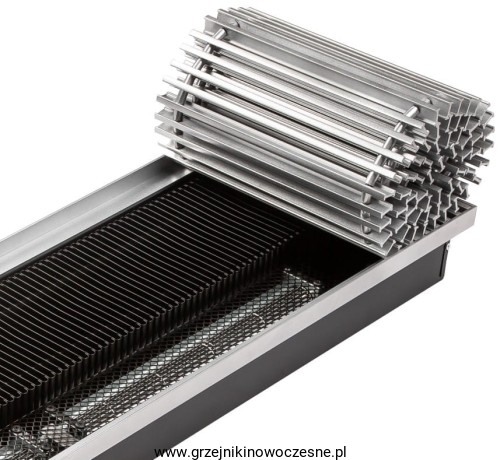

1). Podest ( kratka, grill, ruszt ) - jest dostępnych wiele materiałów z których zrobione są podesty:

• podest aluminiowy - ( malowany w standardzie na kolor srebrzysty perłowy ) lub wg. wskazań klienta na dowolny kolor
• podest anodowany - dostępny w kilku kolorach anody )

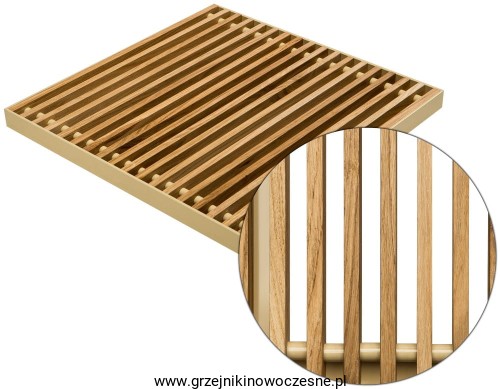

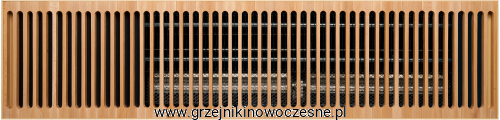

• podest drewniany ( dąb, buk )

Link do kratek:

https://grzejnikinowoczesne.pl/pl/c/Kratka/128

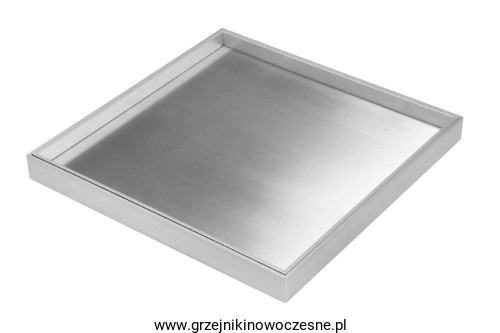

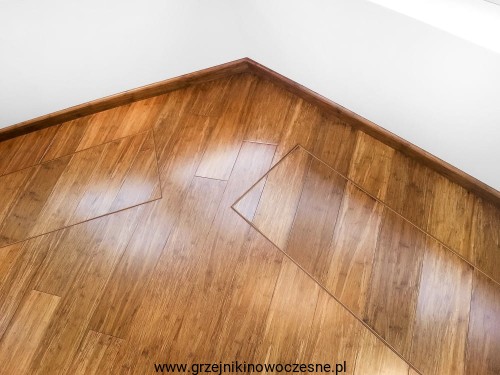

2). Podest posezonowy ( jak opcja dodatkowa - nie obowiązkowe ) - montowany jest zamiast kratki poza sezonem grzewczym. Podest zbudowany jest z aluminium - wnętrze podestu wypełnia się materiałem z którego zrobiona jest podłoga )

Link do podestów posezonowych:

https://grzejnikinowoczesne.pl/pl/c/Podest-posezonowy/132

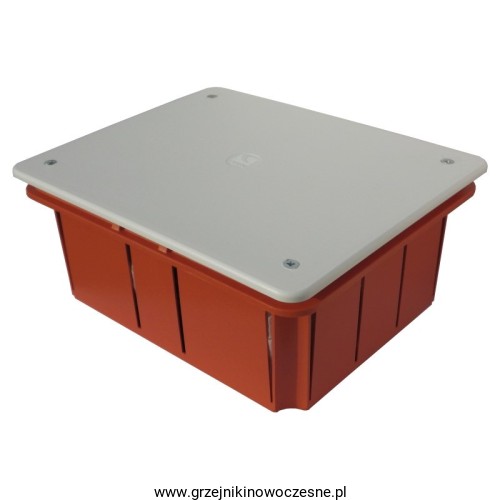

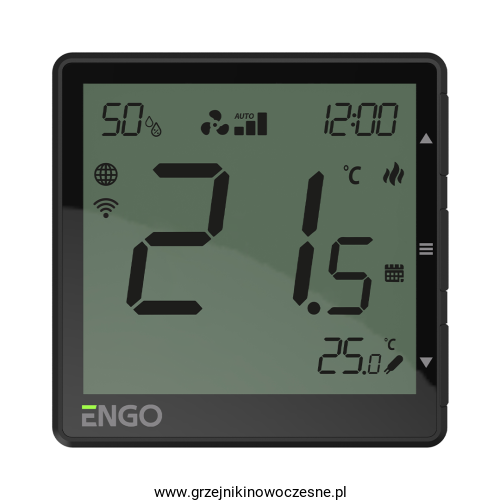

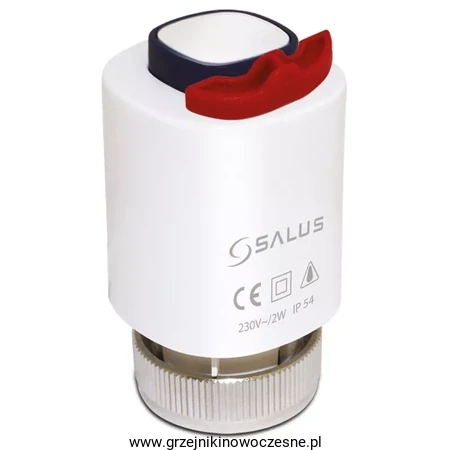

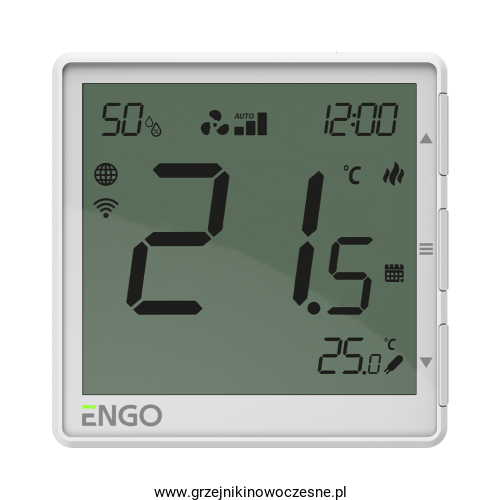

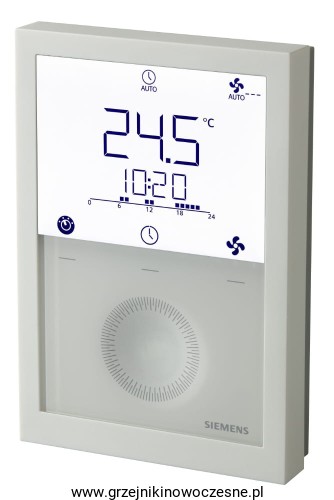

3). Sterowanie - jest kilka wariantów sterowania do wyboru

Link do zestawów sterowania grzejnikiem kanałowym z wentylatorem - w tym przypadku należy wybrać sterowanie na 24 V:

https://grzejnikinowoczesne.pl/pl/c/Sterowanie/129

Grzejnik kanałowy pracuje na 3 biegach wentylatorów. Moc grzejnika uzależniona od tego na jakim biegu w danym momencie pracuje grzejnik oraz na jakich parametrach pracuje nasza instalacja c.o. ( tzn. czym jest dostarczane ciepło do pomieszczenia). Grzejnik dobieramy mocowo do pomieszczenia na 3 biegu.

Wydajność mocy na poszczególnych biegach:

• I BIEG 53 %
• II BIEG 77 %
• III BIEG 100 %


Grzejniki dobieramy do III biegu wentylatora

Moc grzejnika Regulus QUATTROVENT 100/300/2500

 * temp. zasilania (wejścia wody do grzejnika)/temp. powrotu ( wyjścia wody z grzejnika)/temperatura oczekiwana w pomieszczeniu

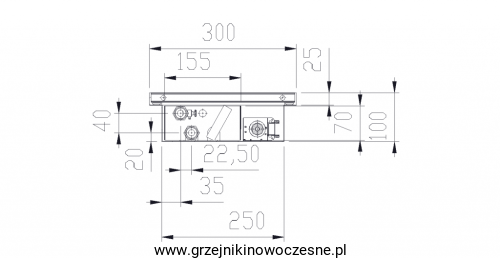

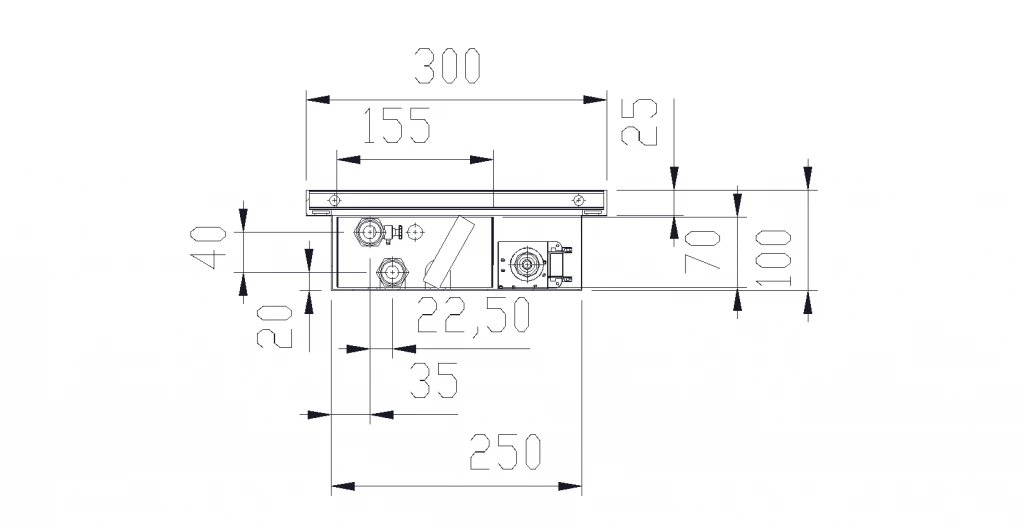

SPECYFIKACJA TECHNICZNA:

Głębokość grzejnika: 100 mm

Szerokość wanny na dole: 250 mm

Szerokość wanny wraz z obramowaniem ( u góry ) : 300 mm - do tej szerokości dobieramy podest ( kratkę )

Długość grzejnika: 2500 mm

Ilość wentylatorów: 5 szt

Ilość silników: 3 szt

Napięcie wentylatora: 24 V

Strona zasilania: prawa lub lewa do wyboru

Sposób zasilania: z czoła wanny

Głośność wentylatora [dB(A)]: 10,12 do 16,25

Max temperatura wody: 110 °C

Ciśnienie robocze [MPa]:1,5

Pojemność wodna: 1,41 l

Waga: 19,2 kg

Produkt POLSKI

Gwarancja producenta:

Wymienniki objęte są 25-letnim okresem gwarancji. Gwarancji podlega szczelność układu wodnego grzejników. Żywotność grzejników Regulus porównywalna jest do żywotności instalacji z miedzi i może wynieść nawet kilkadziesiąt lat! - więcej informacji o gwaranci grzejników zawiera plik do pobrania: REGULUS: gwarancja - w plikach do pobrania poniżej.

Produkt robiony pod indywidualne zamówienie klienta ( produkt służący zaspokojeniu  zindywidualizowanych potrzeb klienta ) - produkt niemagazynowany - robiony pod indywidualne zamówienie klienta, który nie podlega wymianie ani zwrotowi.

W razie dodatkowych pytań lub wyceny zestawu proszę o kontakt e-mail:biuro@grzejnikinowoczesne.pl
